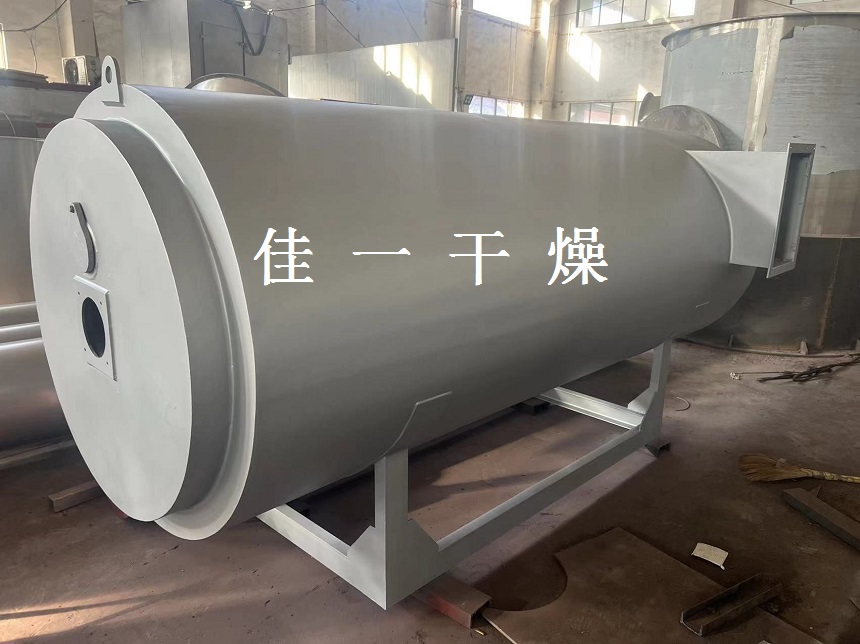

真空杷式干燥機將被干燥物料置于真空狀態下，通過干燥容器夾套熱煤間接加熱，使物料達到干燥的目的。

本機在干燥過程中內置耙緩慢旋轉，不斷翻動被干燥物料，更新干燥表面，加速被干燥物料所含液體的蒸發，并不斷地通過真空泵吸收容器，若排出液體需收回，可加回收裝置予以回收。攪拌耙轉動設有正、反轉，并可定時換向，從而充分利用容器內整個的傳熱面積，以提高干燥效率。

安裝與調試

（一） 安裝

   1．如圖示澆鑄，混凝士標號不小于200＃，地面平整度不超過1/100的坡度。

  2．本機出廠時已裝配成一個整體，經運行與負載試驗合格，安裝時只需將整機吊起與地腳螺釘連接好即可。

 3．將電控柜接通電源，主機電機與電控柜連接好設備即安裝完畢。

（二） 調試

    1．檢查整機各部位連接是否松動，若松動則加以緊固。

    2．傳動部份與軸承等按要求加潤滑油（脂）。

    3．開啟真空泵檢查管道連接處，進出口等是否泄露，或堵塞等故障，若發現異常加以排除（加熱管道相應檢查）。

    4．合上電源，檢查操作臺各儀表，按鈕，指示燈是否正常。

    5．開車檢查傳動系統運轉是否靈活，噪聲是否達到正常要求。

    6．通入熱源起動設備及真空泵，檢查機械密封上是否泄漏，如發現異常，則應適當調整校位。

    7．加入物料，開啟真空泵，啟動電機，使整機正常運轉，同時檢查真空度上是否達到要求，經過一個小時運行干燥后，停機檢查物料干燥情況，然后每隔20~30分鐘檢查一次直至合格，記錄下累計干燥時間，在正常操作時，按此時間進行干燥即可。

操作規程

  1．開車前檢查

  a． 開啟真空泵檢查，管道連接處，填料函上是否泄漏，進出料口密封是否良好，真空表反應是否靈敏。

  b．開啟冷卻水閥門檢查載熱管道連接處，填料函是否泄漏，壓力表反應是否靈敏。

  C．檢查電控柜各儀表，按鈕，指示燈是否正常，檢查接地線是否良好，有無漏電，短路現象存在。

  d．起動電機空車運轉，聽噪聲是否正常，若不正常，應檢查出噪聲的來源，并加以排除。

  2．將需干燥物料加入容器內（粉狀、細小粒狀、漿狀物料采用真空進料），然后關閉進料孔蓋。

  3．關閉排真空閥，開后真空泵，使干燥容器內呈負壓（600~755mmhg）。

  4．合上電源開關，啟動電機，按下工作電鈕，干燥機攪拌耙齒開始旋轉工作。

  5．開啟載熱體閥門，讓載熱體進入干燥容器夾層內，按工藝要求驗測。

  6．物料干燥完成后，先關閉載熱體閥門，停止抽真空，開啟排真空閥，開啟電機旋轉出料方向，打開孔蓋出料。

 維護與保養

（一） 維護

  1． 使用完后應將干燥容器內殘留物清洗干凈，保持整機的清潔，過濾器經常拆除清洗，保證過濾網和真空管道的暢通。

  2．軸承經常涂復合鈣基潤滑油，蝸桿減速機要經常用潤滑油進行保養。

  3．電控柜與主機接地線隨時保持良好，不得有漏電現象發生。

  4．經常調節傳動皮帶張力，鏈條松緊處于正常狀態。

  5．經常檢查電機各真空表、壓力表、電流表、電壓表，使各種儀器、儀表處于正常工作狀態。

  6．經常檢查電機、蝸輪減速機、皮帶輪、鏈輪、軸承座等連接，使之隨時保持緊固狀態。

(二) 常見故障

  1．真空度達不到過高原因是：填料函泄漏，真空管道泄漏或堵塞，過濾器堵塞等情況造成。

  2．噪聲大：地腳松動，蝸輪減速機損壞，軸承磨滅，鏈輪損壞，鏈條過松，過緊等情況造成。

  3．填料函泄漏，填料損壞，加以更換。

  4．進、出料口泄漏，密封條損壞加以更換。

  5．電氣主要故障：接觸器，時間繼電器等損壞。
