一、基本參數：

1、物料：脲醛樹脂

2、原料狀態：液體

3、進料含水量：48%

4、產品含水量：≤1%

5、產量：3t/12h，即250Kg/h（蒸發水分226kg/h）

6、熱源：直接式燃天然氣熱風爐

7、設備材質：物料接觸部分為不銹鋼，其余碳鋼

8、進風溫度：180～250℃，出風溫度：65～75℃

二、公用工程：

1、裝機容量： 39.25KW

2、壓縮空氣耗量：0.4m3/min，壓力：0.5～0.6MPa

三、設備主要配置及技術性能說明：

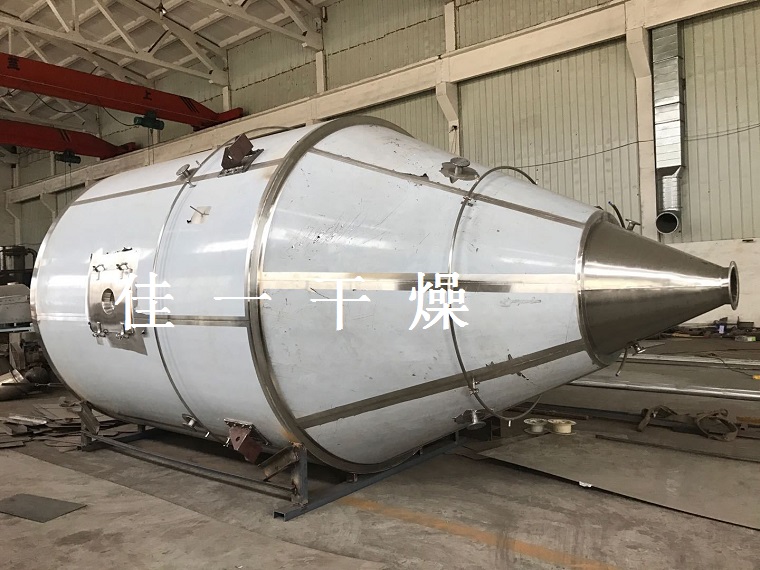

1、噴霧干燥塔：

型號：LPG250（干燥容積：65m3）

塔體直徑：4m，直段高度4m，錐體高度：3.2m (下錐角：60度)

冷壁：75mm,塔體照明：200W，含觀察清洗門

（1）由于脲醛樹脂具有熱塑性，因此干燥塔壁必須保持較低的溫度，所以在直段筒體壁設有冷卻空氣夾套，同時塔體內部安裝有旋轉冷空氣清掃裝置，以免產生粘壁。

（2）為防止物料干粉在塔體下錐體堆積，在錐體安裝振打器，使粉料及時從出料口排出，保證設備連續穩定運行。

2、霧化器：

型號：LPG-300-5.5KW

處理能力：～600kg/h

霧化盤直徑：150mm，轉速：15500rpm

冷卻：泵油外循環強制冷卻

3、供料泵：

型號：GF15-2-0.75KW

供料量：0～0.63m3/h，排出壓力：1.2MPa

流量調整：變頻調速

4、旋風分離器：

型號：XF-950

5、布袋除塵器

型號：MF-108

布袋規格型號：φ1200×2000mm，布袋數量：108只

布袋面積：81㎡

6、星型卸料閥：

型號：TFGF-2.8-0.75KW

7、塔體空氣振打器：

型號：ZC-60

數量：6只

壓縮空氣耗量：0.6m3/min，壓力：0.5～0.6MPa

8、加熱系統：

型號：ZRQ-35(直接式)

供熱量：35萬大卡，供風溫度：180～250℃

燃料：天然氣，熱值：8500Kcal/N.m3

耗氣量：42N.m3/h

9、引風機：

型號：9-26-5.6A-30KW

風量：6032～9500m3/h；風壓：7610～6527Pa

10、管道：系統安裝所需管道及法蘭

11、電控系統：

電流電壓顯示，進、排風溫度顯示，進風溫度自動控制，所有電機按鈕啟、停等。

注：現場電器連接所需電纜與橋架由需方提供。
