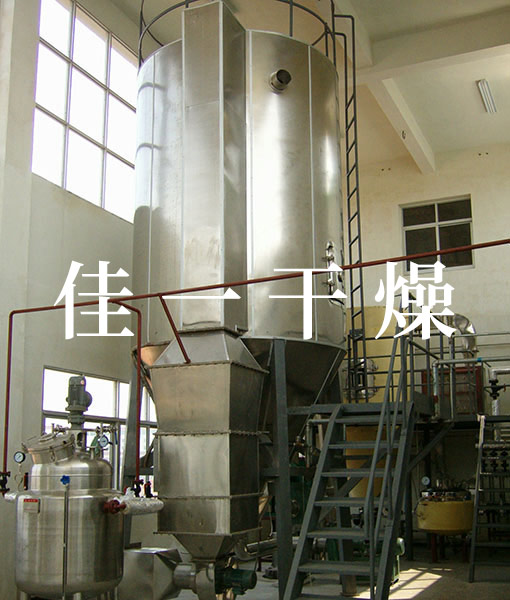

高速離心噴霧干燥機是液體工藝成形和干燥工業中最廣泛應用的工藝。最適用于從溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品。因此，當成品的顆粒大小分布、殘留水份含量、堆積密度和顆粒形狀必須符合精確的標準時，噴霧干燥是一道十分理想的工藝。

三、工藝條件

1、物料：皂素液體

      初水份：60%

2、終水份：≤1%

3、水份蒸發量：150Kg/h

4、原料料溫：20℃（常溫）

5、熱風進風溫度：250-260℃

6、尾氣出風溫度： 105-110℃

7、加熱方式：間接式燃煤熱風爐

8、液料比重：1.3g/cm3

9、回收方式：旋風分離器+布袋除塵器

10、設備材質：物料接觸處為304制作，其余A3

11、安裝：室內

12、電源：380V     50HZ

13、環境：20℃   760mmHg     φ=80%

四. 物料衡算及熱量衡算

A:物料衡算

1．水分蒸發量：150kg/h

2、干產量：  102kg/h

3、濕處理量：252 kg/h

B:熱量衡算

1、蒸發水分所需熱量：93840 Kcal/h

2、物料升溫所需熱量：3672 Kcal/h

3、系統熱損耗：14627Kcal/h

4. 干空氣耗量：3338 Kg/h

五、各溫度下空氣濕容積及風量

A: 各溫度下空氣比容

1、V20℃：0.845m3/Kg

2、V250℃：1.509m3/Kg

3、V180℃：1.354m3/Kg（塔內平均比容）

4、V110℃：1.184m3/Kg

B:各對應風量

1、V20℃：2782m3/h

2、V250℃：4953m3/h

3、V140℃：4520m3/h（塔內平均風量）

4、V110℃：3951m3/h

六：噴霧塔主機

1、主機直徑：Φ2.8m；直段高：3m；錐體高：2.18m（夾角60o）；塔頂高：1.2m

噴塔總高：H=6.38m（本體）

2、從干燥強度驗算干燥塔尺寸的合理性

2.1、干燥塔的有效干燥容積V

V＝31.86m3，

2.2、干燥強度ｑ的選取

干燥強度法：V=W/ｑ　

ｑ＝(T1+273)3.4287/(T2+273)3.34

 　　 =4.93（kg.m3.h）

W=V*q=4.93X31.86=157Kg水/h＞150Kg水/h

因此，從干燥強度驗算干燥塔尺寸滿足干燥要求。

3、從風速驗算干燥塔尺寸的合理性

   塔內風量為：4520m3/h，塔徑：Φ2.8m，則風速為：0.2m/s；塔內風速一般為：0.1-0.3m/s

因此，從風速驗算干燥塔尺寸滿足干燥要求。
